汽车嵌板用铝合金板
有利于实现汽车的轻量化
本公司提供各种符合汽车车身嵌板强度、成形性能、耐蚀性和表面质量等标准的铝合金板。该产品可应用于汽车的发动机罩、后行李箱盖以及车门等的外板和内板。
特点
- TM系列(6000系合金)具有烘烤硬化(bake hardening ability)性,实现了轻量及高强度。
- TG系列(5000系合金)具有高延展性,实现了轻量及高成形性能。
- 本公司产品可满足表面加工、表面处理、润滑及尺寸等多种需求。
规格 | 内容 |
---|---|
材料 | 5000系以及6000系合金轧制板 |
表面加工 | 磨砂或者压光 |
表面处理 | 可用酸性物质进行彻底清洗 |
润滑 | 潤适用涂抹(各种)润滑油 |
形状 | 卷材及板材(可生产长圆弧形板材) |
产品用途

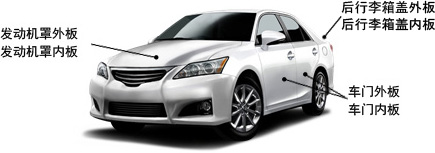

汽车嵌板(发动机罩、后行李箱盖、车门等)
产品特性
汽车车身嵌板用铝合金板的代表特性
合金系 | 合金、材质 | 材质 | 拉伸强度 | 应力 | 总伸展 | 烘烤后的应力 (注1) |
备注 |
---|---|---|---|---|---|---|---|
TS(MPa) | YS(MPa) | EL(%) | YS(MPa) | ||||
5000系 | 5052 | O | 195 | 90 | 27 | 普通材料 | |
5182 | O | 270 | 130 | 28 | 普通材料 | ||
TG19 | O | 270 | 125 | 30 | 成形性能良好、变形裂纹改良 | ||
TG25 | O | 275 | 120 | 33 | 高成形性能、变形裂纹改良 | ||
6000系 | TM30 | T4 | 210 | 110 | 27 | 200 | 高烘烤硬化性、耐蚀性优异 |
TM45 | T4 | 245 | 135 | 29 | 165 | 成形性能良好、耐蚀性优异 | |
TM55 | T4 | 230 | 120 | 29 | 220 | 高烘烤硬化性、耐蚀性优异 | |
TM66 | T4 | 240 | 115 | 29 | 210 | 成形性能良好、高烘烤硬化性 | |
TM67(高烘烤硬化类型) | T4 | 255 | 120 | 29 | 215 | 成形性能良好、高烘烤硬化性 | |
TM67(高成形性能类型) | T4 | 285 | 145 | 29 | 175 | 高成形性能 | |
钢板 | SPCC | 314 | 176 | 42 | (参考) |
- (注1) 烘烤条件:2%预变形后,在170℃烘烤20分钟后的测定值。
- (注2) 变形裂纹(SS标记)指成形加工时产生的金属组织变形纹样。
- (注3) 烘烤硬化性指在烘烤涂装时强度升高的特性。

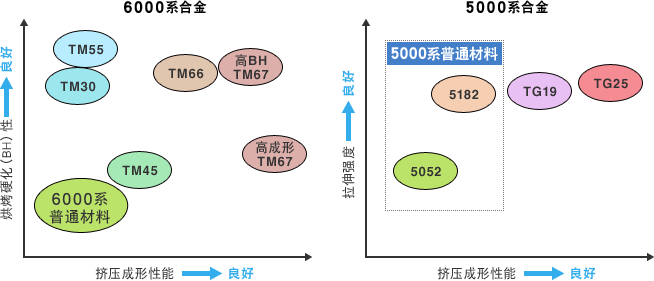

UACJ集团开发的汽车车身嵌板用铝合金板特性图
(注1) 6000系合金烘烤硬化(BH)性与挤压成形性能的关系图。
各材料具有不同的特性(弯曲特性、表面质量、耐蚀性等),详细请与本公司联系。
