航空機用アルミニウム鍛造品
大型から小型まで宇宙・航空機用部品に
長年にわたり航空技術の発展に貢献してきた宇宙、航空機用鍛造製品。高度な固有技術と最先端の研究開発力、世界最新鋭、最大級の製造設備を駆使して航空宇宙分野の技術革新を支えています。
特長
- 15,000ｔ鍛造プレスにより、最大質量6000kgの製品を製造できます。
- 鍛造後の機械加工部を最小化する精密鍛造(外側の抜き勾配が0°)が可能です。
- 鋳塊、鍛造、熱処理、仕上げ加工、検査までの一貫製造体制により航空機用材料に必要な高い品質要求にお応えします。
製品用途
- 航空機、ロケットなど航空宇宙分野
大型鍛造製品例
軽量、高強度、高信頼性を要求される大型アルミニウム合金鍛造品です。航空機胴体のフレームや、ロケット外壁のリングで、高温、高圧で鍛造されます。
精密鍛造製品例
精密鍛造翼部品：7075-T73
機械加工を最小にするために、勾配を最少に(外側0°)薄い壁厚(2～4mm)としたのが、精密型打鍛造品です。
製造範囲
航空機用鍛造製品の製造範囲
| 鍛造法 | 種類 | 最大寸法mm(inch) | |
|---|---|---|---|
| 型鍛造品 | 普通級鍛造品 | 幅 | 950(37)〈径:1500(59)〉 |
| 長さ | 4000(157)〈投影面積plan view:9000cm2 (1395in2)〉 | ||
| ブロッカータイプ | 長さ | 4000(157)〈投影面積plan view:1500cm2 (2325in2)〉 | |
| 精密級鍛造品 | 幅 | 600(24) | |
| 長さ | 3000(118)〈投影面積plan view:3600cm2 (558in2)〉 | ||
| 肉厚 | 最小1.4mm(0.06) | ||
| 後方押出鍛造品 | 径 | 1000(39) | |
| 長さ | 1500(59) | ||
| シームレス鍛造品 | 径または幅 | 800(31) | |
| 自由鍛造品 | 角材 | 幅 | 3500(138) |
| 長さ | 11000(433) | ||
| 丸棒 | 径 | 1500(59) | |
| 長さ | 11000(433) | ||
| 円板 | 径 | 4000(157) | |
| リング | 径 | 4000(157) | |
| 円筒 | 径 | 2500(98) | |
| 長さ | 5000(197) | ||
製品特性
代表的な展伸合金の諸特性比較
製造設備

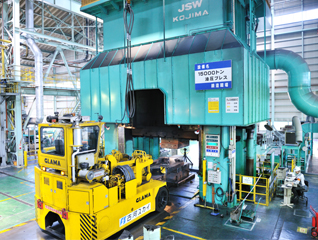

15000t 鍛造プレス
国内最大級、1万5,000トンの大型鍛造プレス機です。
設備仕様
| 高さ | 地上約13m、地下約8m |
|---|---|
| 幅 | 8.5m |
| 門幅 | 4.5m |
| 加圧力 | 2,000～15,000t（147MN） |
| オープンハイト | 3,300mm |
| ストローク | 2,500mm |
| テーブルサイズ | 4m×3m |
| 加圧スピード | 1～21mm/s（15,000t加圧時） 1～63mm/s（5,000t加圧時） |
| シリンダ数 | 3本 |
