押出製品

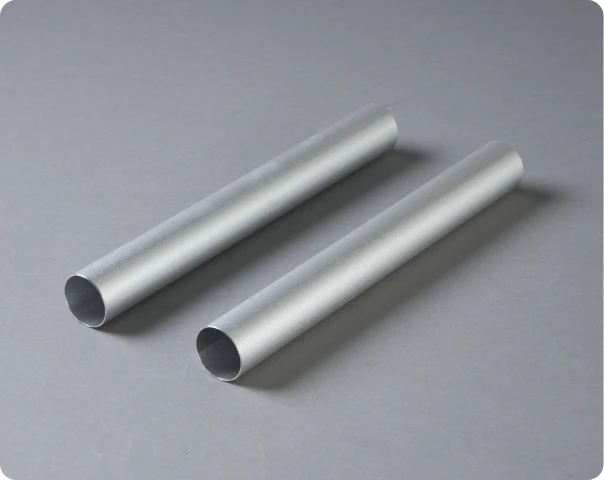

高温高強度・耐クリープ性アルミニウム合金
Share
特長
- 一般的な5000系合金よりも優れた耐クリープ性、高温強度、伝熱性を有します。
- CM10、CM211ともにポートホール押出が可能です。
機械的性質
| 材質 | O材、室温引張 | 200℃高温引張 | ||||
|---|---|---|---|---|---|---|
| 引張強さ (MPa) |
耐力 (MPa) |
伸び (%) |
引張強さ (N/mm2) |
耐力 (N/mm2) |
伸び (%) |
|
| CM211 | 217 | 134 | 27 | 197 | 130 | 20 |
| CM10 | 223 | 96 | 28 | 164 | 69 | 26 |
| A5052 | 195 | 90 | 30 | 115 | 75 | 60 |
| A5056 | 250 | 95 | 35 | – | – | – |
| A6063 | 90 | 48 | 35 | 55 | 41 | 65 |
| A6061 | 125 | 55 | 30 | 75 | 55 | 60 |
- 5052、5056、6061、6063の一部データは、The Aluminum Association 発行 Properties of Aluminum Alloyより引用
- 5052、5056、6061、6063の高温引張データは、205℃
クリープ特性
【条件】
温度：200℃
応力：80 MPa
時間：0〜200時間
| 材質 | 破断時間(h) |
|---|---|
| CM211-O | > 200 未破断 |
| CM10-O | > 200 未破断 |
クリープ特性
| 材質 | 耐熱性 | 熱伝導性 | ポートホール 押出 |
比重 | ヤング率 (kN/mm2) |
熱伝導率※1 (W/(m・K)) |
比熱 (J/Kg・K) |
|---|---|---|---|---|---|---|---|
| CM211-O | ◎ | ◯ | ◯ | 2.73 | 70.1 | 163 | 894 |
| CM10-O | ◎ | ◯ | ◯ | 2.73 | 70.0 | 157 | 891 |
| A5052-O | △ | △ | ✕ | 2.65 | 69.3 | 151 | 892 |
| A5056-O | △ | ✕ | ✕ | 2.61 | 71.7 | 134 | 892 |
| A6063-T6※2 | ✕ | ◎ | ◎ | 2.67 | 68.3 | 167※2 | 896 |
| A6061-T6※2 | ✕ | ◯ | ◯ | 2.69 | 68.3 | 201※2 | 900 |
- レーザーフラッシュ法による測定値
- 6063、6061（T6のみ）の数値は”Metals Handbook”. ASM,vol.10（1990）より抜粋
