バスバー材
特長
- 銅バスバーのアルミ化により大幅な軽量化とコストダウンを実現します。
- EC1は純アルミ1050-Oと同等の高い導電率ながら、強度は1.5倍の合金です。
- EC2の導電率は銅の55%(規格下限)。板厚を1.8倍にすることで銅と同等の電流量が得られます。

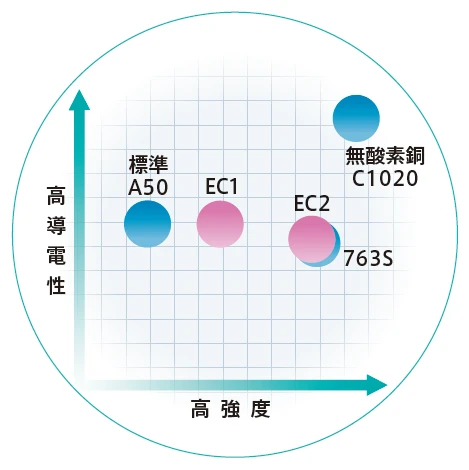

機械的性質と導電率
| 合金 | JIS呼称 | 質別 | 引張強さ (N/mm2) |
耐力 (N/mm2) |
伸び (%) |
導電率 (%IACS) |
|---|---|---|---|---|---|---|
| EC1 | 1060 | H18 | 130 | 125 | 6 | 61 |
| O | 70 | 30 | 43 | 62 | ||
| EC2 | 6101 | T6 | 205 | 180 | 10 | 57 |
| 763S | 6063 | T6 | 215 | 190 | 18 | 54 |
| A50 | 1050 | O | 85 | 40 | 46 | 61 |
| C1020(銅) | - | O | 240 | 200 | 47 | 100 |

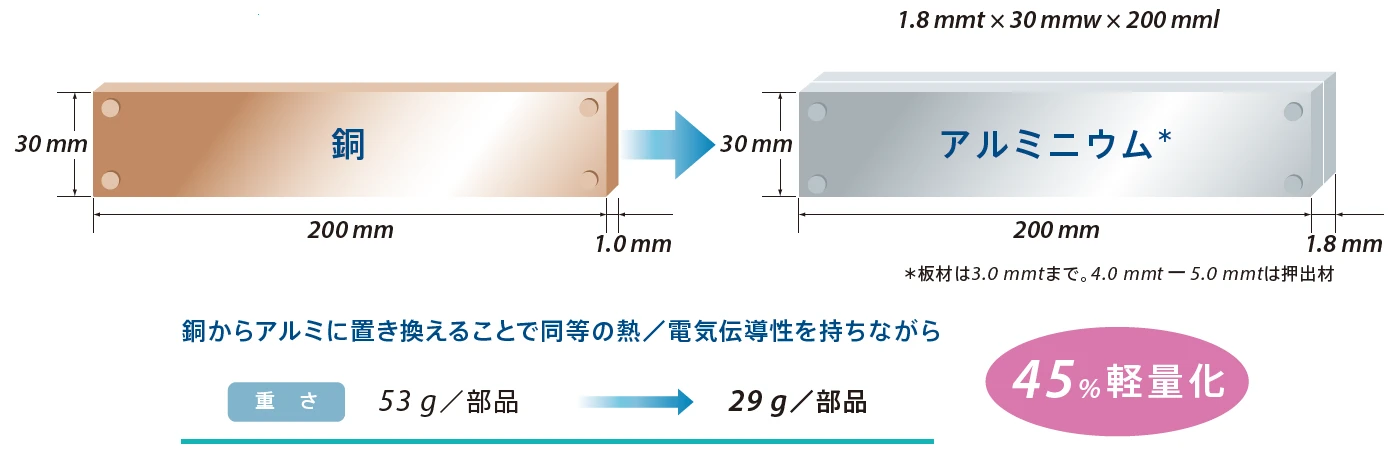

アルミ化のメリット
