エンボス

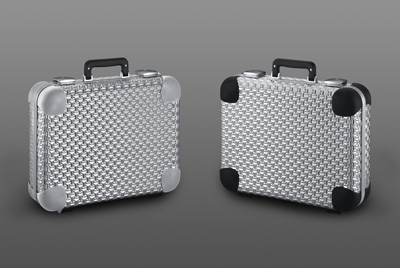

軽量高剛性アルミパネル 「SMART SHEET」
材料置換だけでは困難な大幅軽量化の実現に
SMART SHEET®は、当社のCAE解析技術を結集して最適設計した超軽量・高剛性のアルミ合金パネルです。鋼板の約1/5の重量で同程度の曲げ剛性を発揮できるため、代替素材として採用することで、単純な材料置換では実現困難な大幅な軽量化を実現できます。
特長
- CAEを結集した最適設計パネルです。
- 曲げ剛性、面剛性、ねじり剛性にすぐれています。
- 一般波板の様な曲げ方向による剛性差を小さくできます。
- エネルギー吸収量を大幅に向上できます。

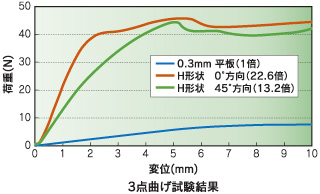

H形状の3点曲げ試験結果
曲げ剛性を等しくした場合のパネル質量比較
鋼板の板厚をtmmとした場合
| 種類 | 板厚（mm） | 密度（Mg/m3） | 質量比 |
|---|---|---|---|
| 鋼板 | 1t | 7.8 | 1.0 |
| アルミ板 | 1.4t | 2.7 | 0.5 |
| アルミ高剛性パネル※ SMART SHEET® |
0.6t | 2.7 | 0.2 |
アルミ平板の板厚をtmmとした場合
| 種類 | 板厚（mm） | 密度（Mg/m3） | 質量比 |
|---|---|---|---|
| 鋼板 | 0.7t | 7.8 | 1.0 |
| アルミ板 | 1t | 2.7 | 0.5 |
| アルミ高剛性パネル※ SMART SHEET® |
0.4t | 2.7 | 0.2 |
（注）板厚tmmの時の成形深さが10×tmmの場合の比較
※高剛性パネルは45°方向の曲げ剛性で計算
